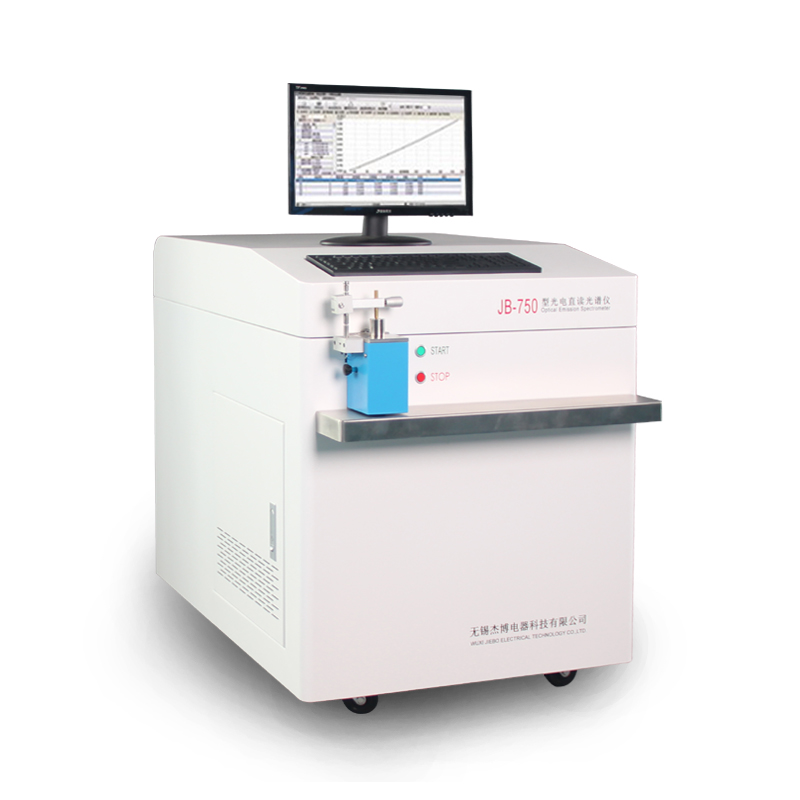

淺談直讀光譜儀光學系統
光學室的特性
真空光室 測試UV波段的元素：C, N, O, P, S, B。主要應用在Fe基或是其他的合金 (如； Ti, Al…)
空氣光室測試可見光波段和紅外波段元素
溫度=常數 (恒定)
幾何結構: 羅蘭圓、衍射光柵、檢測器根據這些來定位。
光柵的作用：分光--使復合光變成單色光。
羅蘭圓的作用：是一個經典的分光結構，能將入射狹縫，光柵和出射狹縫同時聚焦在羅蘭圓上。
光學（分光）系統
在一臺儀器中如分光波段為120-800nm是否有必要設置2個以上光學系統來完成整個波段的分光，如需要應如何設置？
遠紫外光的分光特點：波長短，能量高，要求光柵具有極強的分光能力，故應選擇高刻線光柵如3600條/mm進行分光，且為了減少紫外光能量損失，應選擇對遠紫外光吸收小的材料作光柵。
可見光的分光特點：波長居中，能量居中，要求光柵具有較強的分光能力，故應選擇中刻線光柵2400條/mm進行分光，且對光柵材質無特殊要求。
